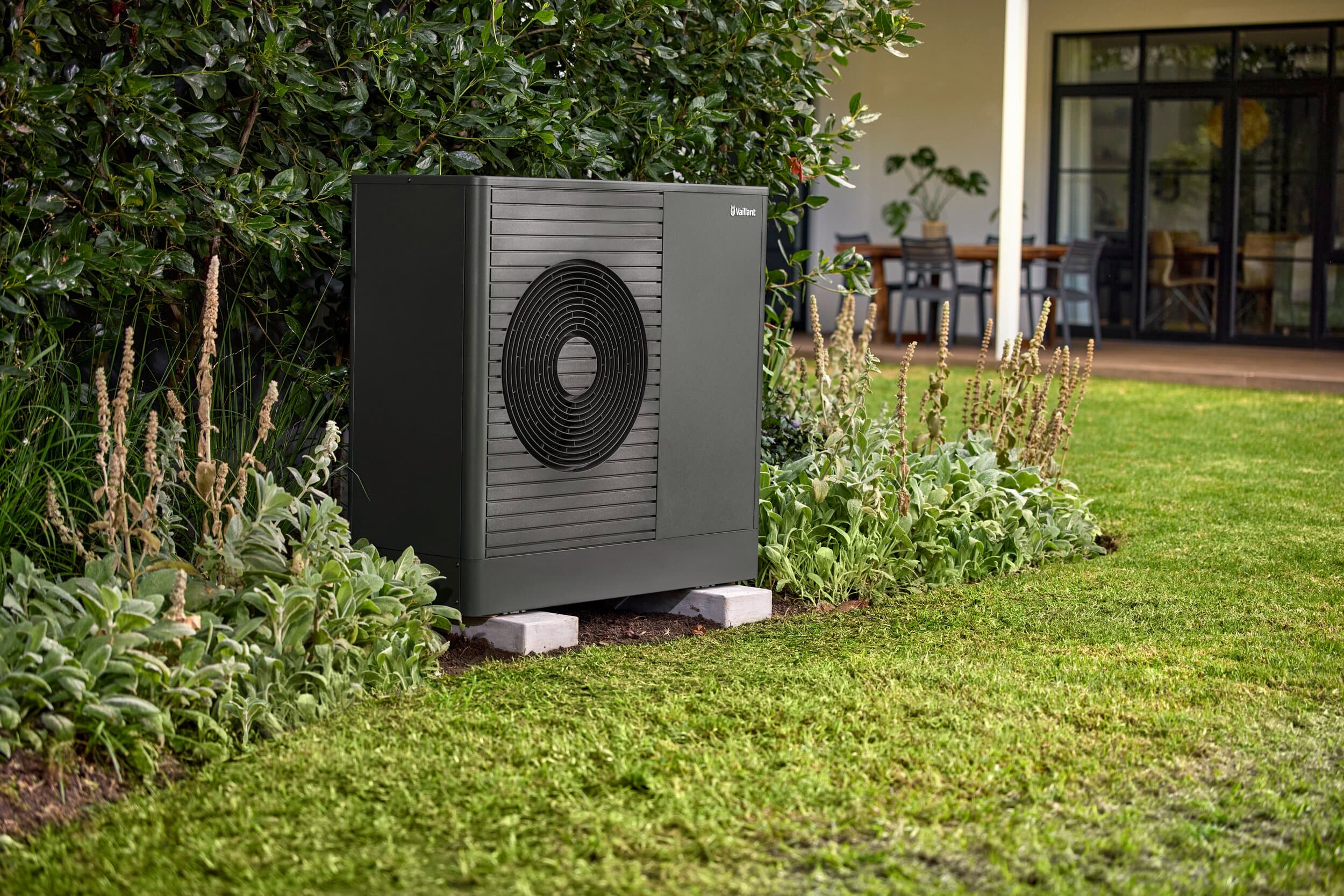

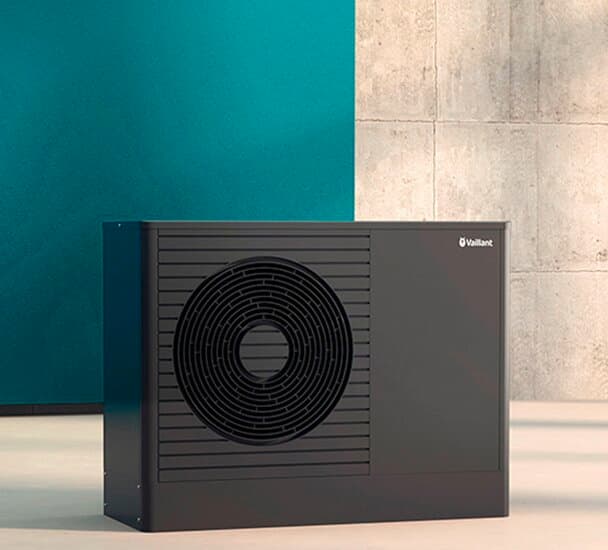

Bomba de calor ar-águaaroTHERM plus

A eficiência na sua forma mais flexível.

NOVIDADE

A nossa bomba de calor ar-água mais eficiente reduz os custos operacionais
A nossa bomba de calor ar-água mais silenciosa, com 27,5 dB(A), para uma vizinhança tranquila
A zona de proteção mínima permite a máxima liberdade de posicionamento
Combine com qualquer acumulador para um conforto personalizado no abastecimento de água quente
Excelente desempenho no fornecimento de água quente, suficiente para famílias de até quatro pessoas
Controlo prático através do smartphone e da aplicação myVaillant

Um novo padrão: a nossa nova bomba de calor aroTHERM plus adapta-se sempre ao espaço disponível. Isto deve-se ao nosso conceito de segurança, único no setor, que minimiza as distâncias necessárias. Equipada com o fluido frigorígeno natural R290, é a nossa bomba de calor ar-água mais eficiente e gera até cinco partes de calor* por cada parte de eletricidade. Disponível em potências de 4 a 15 kW, é ideal para moradias unifamiliares – mesmo com radiadores já existentes, claro.

*a uma temperatura exterior de 7 °C e uma temperatura de fluxo de 35 °C

Ideal para:

Aquecimento
Água quente
Arrefecimento

Garante custos operacionais significativamente mais baixosOs nossos modelos mais eficientes, com classificação energética A+++.
Garante custos operacionais significativamente mais baixos
A nossa nova aroTHERM plus foi concebido para proporcionar a máxima eficiência durante todo o ano. Com uma classe de eficiência energética para aquecimento que vai até A+++ (de A+++ a D), garante um desempenho excecional tanto para o aquecimento por piso radiante a uma temperatura de saída de 35 °C como para radiadores a uma temperatura de saída de até 55 °C. Mesmo no verão, não fica atrás, oferecendo arrefecimento com um impressionante rácio de eficiência energética (EER) de até 5,0 a A35/W18. Isto significa que a sua casa se mantém perfeitamente confortável, mantendo os custos energéticos sob controlo. É a nossa bomba de calor ar-água mais eficiente para aquecimento e arrefecimento de moradias isoladas, concebida para minimizar os custos operacionais.
Permite que todos durmam bemA nossa bomba de calor ar-água mais silenciosa.
Permite que todos durmam bem
Visivelmente mais silenciosa: a aroTHERM plus é a bomba de calor ar-água mais silenciosa da nossa gama e supera significativamente o seu modelo anterior. Com um nível de ruído particularmente baixo de apenas 27,5 dB(A) a uma distância de 3 metros no modo noturno, oferece vantagens decisivas na escolha do local de instalação.

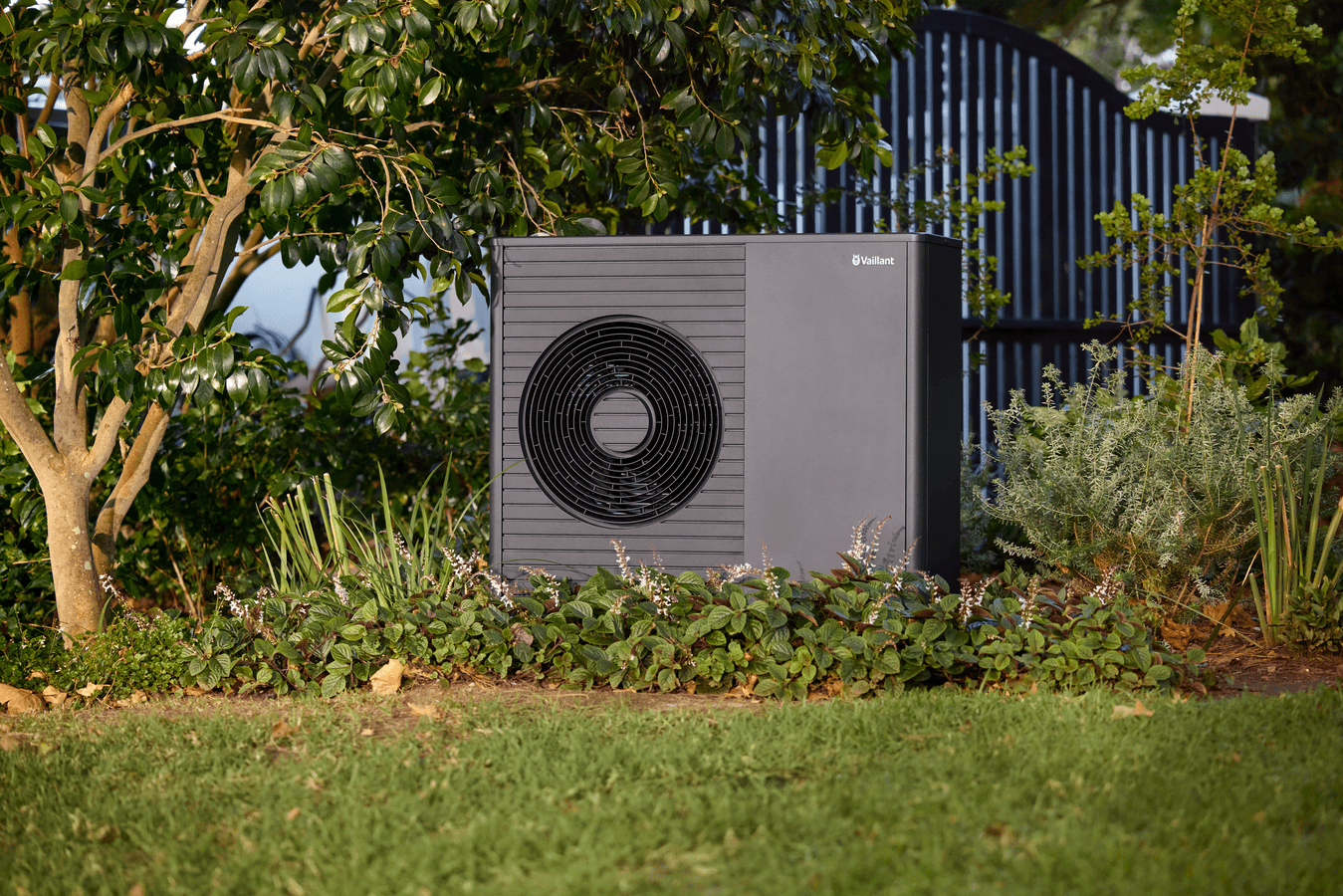

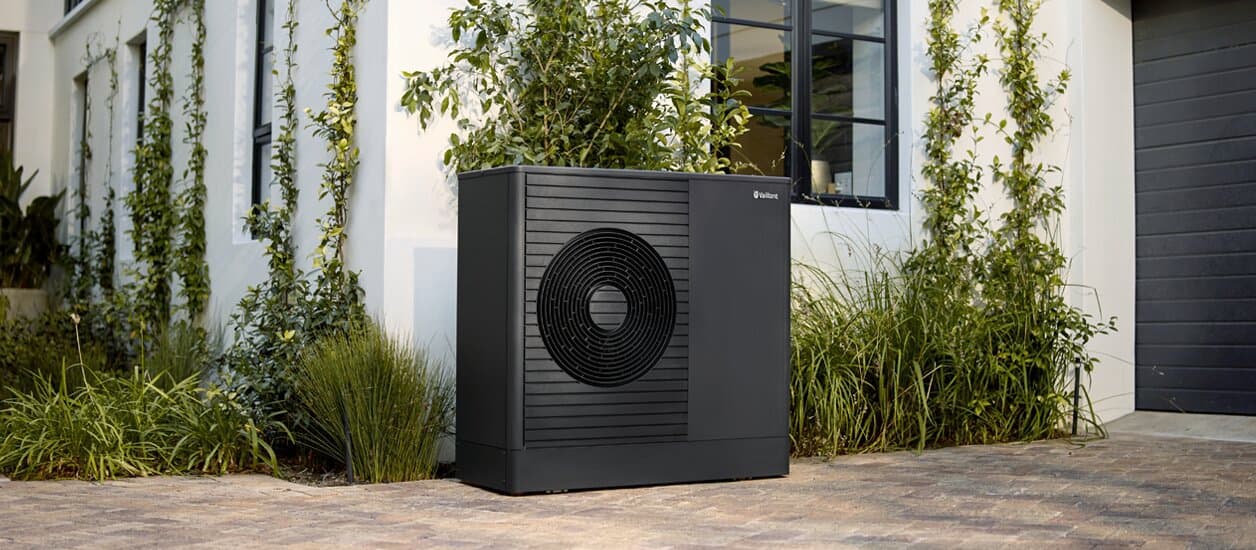

Encontra sempre um lugarMáxima flexibilidade. Zonas de proteção mínimas.
Encontra sempre um lugar
O nosso novo conceito de segurança permite a máxima liberdade na escolha da localização no exterior. Anteriormente, as bombas de calor ar-água com R290 apresentavam zonas de proteção mais amplas e, por isso, uma escolha limitada de locais de instalação. Issto faz parte do passado: graças ao conceito de segurança único no setor, pode instalar o aroTHERM plus praticamente sem restrições, mesmo junto a portas, janelas, poços de cave, tomadas elétricas e iluminação exterior.
Para o conforto individual no abastecimento de água quenteCompatível com qualquer acumulador de água quente com bomba de calor.
Para o conforto individual no abastecimento de água quente
A central hidráulica pode ser facilmente combinada com uma gama de acumuladores de água quente com capacidades entre 200 e 500 litros, especificamente concebidos para bombas de calor e equipados com grandes serpentinas de transferência de calor. Em conjunto com as elevadas temperaturas de saída das nossas bombas de calor ar-água R290, o sistema fornece de forma consistente um volume abundante de água quente, garantindo o máximo conforto no consumo de água quente.
Para uma instalação rápidaUnidade interior pré-montada.
Para uma instalação rápida
A uniTOWER estabelece novos padrões em termos de facilidade de instalação. Graças ao elevado nível de pré-instalação e às funções integradas, a instalação é mais rápida e fácil. O separador de sujidade magnético integrado, por exemplo, garante uma proteção ideal do sistema. Para maior flexibilidade, disponibilizamos também uma versão «C2» com um segundo circuito de aquecimento integrado. Estão incluídas válvulas de corte, um grupo de segurança para água quente e a gateway myVAILLANT connect. O nosso inovador Conceito de Montagem Split permite que a uniTOWER seja dividida em duas partes e facilmente transportada por escadarias estreitas. Na maioria dos casos, nem sequer é necessário um depósito de inércia, tornando a instalação mais fácil do que nunca. Juntamente com a nossa gama de acessórios bem concebida, estas soluções poupam-lhe tempo e permitem-lhe desfrutar de uma experiência de aquecimento inteligente e eficiente.

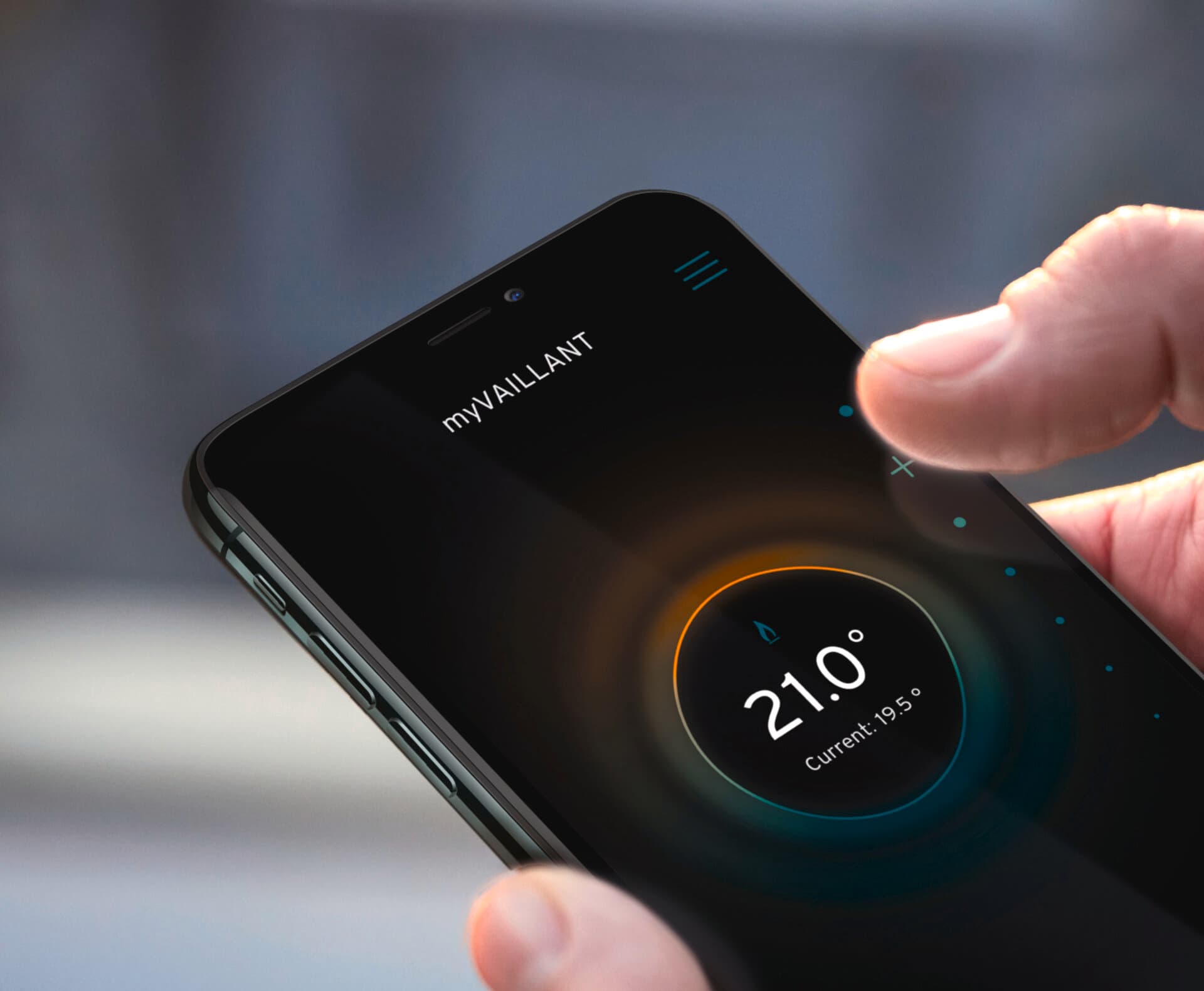

Configurações personalizadas em qualquer lugarSempre no controlo com a aplicação myVaillant.
Configurações personalizadas em qualquer lugar
Com a gateway de Internet myVAILLANT connect incluída, pode acompanhar facilmente o consumo de energia do sistema e definir com precisão as temperaturas desejadas e os horários de funcionamento fixos, sem qualquer esforço, através da nossa aplicação.
Conforto em água quenteMais rápido. Mais inteligente. Mais água quente.
Conforto em água quente
Desfrute do máximo conforto em água quente para toda a família com um sistema concebido para oferecer desempenho e comodidade. Com a uniTOWER e graças a um depósito integrado de 190 litros e a uma eficiência excecional de até 149 % ETAWH, pode contar com uma produção generosa de água quente sempre que precisar. O depósito reaquece até um terço mais rápido do que os modelos anteriores, garantindo uma recuperação mais rápida e conforto ininterrupto. Com um volume de consumo de até 376 litros a 40 °C — suficiente para seis duches consecutivos — esta solução é perfeita para famílias atarefadas. Para uma flexibilidade ainda maior, pode selecionar o melhor modo de reaquecimento entre três opções diferentes, adaptadas ao seu estilo de vida e necessidades energéticas. Experimente eficiência, rapidez e conforto — tudo num único sistema inteligente. Em vez da uniTOWER, a aroTHERM plus também funciona na perfeição com uma vasta gama de depósitos especiais para bombas de calor, de 200 a 500 litros. Dependendo das suas necessidades, pode escolher o tamanho perfeito para as suas exigências individuais.

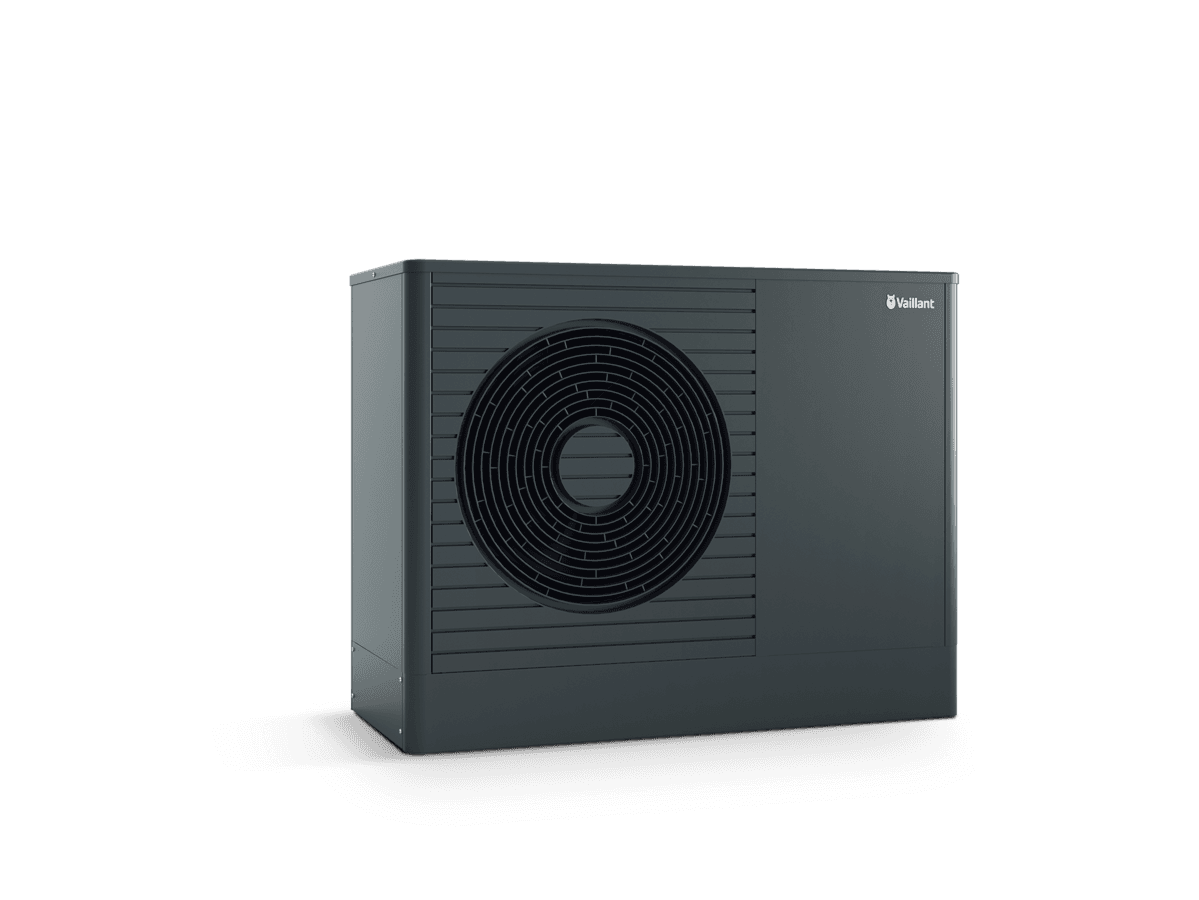

Dados técnicos

Tabela de dados técnicos

aroTHERM plus
VWL 45/8.1 A 230V S3	VWL 65/8.1 A 230V S3	VWL 85/8.1 A 230V S3	VWL 125/8.1 A 230V S3	VWL 125/8.1 A 400V S3	VWL 155/8.1 A 400V S3	VWL 155/8.1 A 230V S3

ErP

ErP Eficiência sazonal do aquecimento ambiente classe de baixa temperatura	ErP Eficiência sazonal do aquecimento ambiente classe de baixa temperatura
ErP Eficiência sazonal do aquecimento ambiente Classe de alta temperatura	ErP Eficiência sazonal do aquecimento ambiente Classe de alta temperatura
ErP Eficiência energética sazonal do aquecimento ambiente Baixa temperatura (mais frio)	ErP Eficiência energética sazonal do aquecimento ambiente Baixa temperatura (mais frio)	167 %	165 %	175 %	182 %	183 %	181 %	181 %
ErP Eficiência energética sazonal do aquecimento ambiente baixa temperatura (média)	ErP Eficiência energética sazonal do aquecimento ambiente baixa temperatura (média)	196 %	190 %	196 %	202 %	202 %	202 %	205 %
ErP Eficiência energética sazonal do aquecimento de espaços baixa temperatura (aquecedor)	ErP Eficiência energética sazonal do aquecimento de espaços baixa temperatura (aquecedor)	246 %	246 %	261 %	276 %	277 %	275 %	275 %
ErP – Eficiência energética para aquecimento sazonal de ambientes – temperatura média (mais fria)	ErP – Eficiência energética para aquecimento sazonal de ambientes – temperatura média (mais fria)	126 %	126 %	131 %	140 %	140 %	140 %	136 %
ErP – Eficiência energética do aquecimento sazonal de ambientes – Temperatura média (en media)	ErP – Eficiência energética do aquecimento sazonal de ambientes – Temperatura média (en media)	143 %	143 %	142 %	151 %	151 %	151 %	155 %
ErP – Eficiência energética para aquecimento sazonal de ambientes – temperatura média (mais quente)	ErP – Eficiência energética para aquecimento sazonal de ambientes – temperatura média (mais quente)	177 %	177 %	181 %	198 %	198 %	198 %	198 %
Declared Capacity for Heating for Part Load 'A' (Tj = -7 °C) / W35	Declared Capacity for Heating for Part Load 'A' (Tj = -7 °C) / W35	4,2 kW	5,0 kW	5,9 kW	9,6 kW	9,6 kW	10,1 kW	10,1 kW
Declared Capacity for Heating for Part Load 'A' (Tj = -7 °C) / W55	Declared Capacity for Heating for Part Load 'A' (Tj = -7 °C) / W55	4,4 kW	4,9 kW	6,4 kW	9,9 kW	9,9 kW	10,1 kW	10,3 kW

aroTHERM plus
VWL 45/8.1 A 230V S3	VWL 65/8.1 A 230V S3	VWL 85/8.1 A 230V S3	VWL 125/8.1 A 230V S3	VWL 125/8.1 A 400V S3	VWL 155/8.1 A 400V S3	VWL 155/8.1 A 230V S3

Dados de potência, consumo e eficiência

Potência de saída / Consumo de energia / COP a A-7/W35 (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A-7/W35 (de acordo com a norma EN 14511)	4,26 kW / 1,40 kW / 3,04	5,36 kW / 1,98 kW / 2,71	6,94 kW / 2,36 kW / 2,94	10,58 kW / 3,52 kW / 3,01	10,58 kW / 3,52 kW / 3,01	12,14 kW / 4,46 kW / 2,72	12,14 kW / 4,46 kW / 2,72
Potência de saída / Consumo de energia / COP a A2/W35 (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A2/W35 (de acordo com a norma EN 14511)	3,17 kW / 0,78 kW / 4,07	3,17 kW / 0,78 kW / 4,07	4,20 kW / 1,03 kW / 4,10	5,82 kW / 1,32 kW / 4,40	5,82 kW / 1,32 kW / 4,40	5,82 kW / 1,32 kW / 4,40	5,82 kW / 1,32 kW / 4,40
Potência de saída / Consumo de energia / COP a A7/W35 em ΔT=5 K (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A7/W35 em ΔT=5 K (de acordo com a norma EN 14511)	4,35 kW / 0,91 kW / 4,76	5,37 kW / 1,18 kW / 4,55	7,13 kW / 1,57 kW / 4,54	11,84 kW / 2,46 kW / 4,82	11,84 kW / 2,46 kW / 4,82	14,15 kW / 3,43 kW / 4,12	14,15 kW / 3,43 kW / 4,12
Potência de saída / Consumo de energia / COP a A7/W45 em ΔT=5 K (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A7/W45 em ΔT=5 K (de acordo com a norma EN 14511)	2,00 kW / 0,55 kW / 3,66	2,00 kW / 0,55 kW / 3,66	2,66 kW / 0,75 kW / 3,54	6,08 kW / 1,51 kW / 4,03	6,08 kW / 1,51 kW / 4,03	6,03 kW / 1,53 kW / 3,94	6,03 kW / 1,53 kW / 3,94
Potência de saída / Consumo de energia / COP a A-7/W55 (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A-7/W55 (de acordo com a norma EN 14511)	4,81 kW / 2,25 kW / 2,14	5,35 kW / 2,46 kW / 2,17	7,02 kW / 3,30 kW / 2,13	10,89 kW / 5,11 kW / 2,13	10,96 kW / 5,41 kW / 2,03	11,99 kW / 6,06 kW / 1,98	10,89 kW / 5,11 kW / 2,13
Potência de saída / Consumo de energia / COP a A7/W55 em ΔT=8 K (de acordo com a norma EN 14511)	Potência de saída / Consumo de energia / COP a A7/W55 em ΔT=8 K (de acordo com a norma EN 14511)	4,35 kW / 1,44 kW / 3,02	5,68 kW / 1,94 kW / 2,93	7,35 kW / 2,49 kW / 2,95	10,76 kW / 3,41 kW / 3,16	10,76 kW / 3,41 kW / 3,16	12,19 kW / 4,02 kW / 3,03	12,19 kW / 3,99 kW / 3,03
Saída de arrefecimento / Consumo de energia / EER a A35/W18 em ΔT=5 K (de acordo com a norma EN 14511)	Saída de arrefecimento / Consumo de energia / EER a A35/W18 em ΔT=5 K (de acordo com a norma EN 14511)	4,41 kW / 0,92 kW / 4,81	5,38 kW / 1,25 kW / 4,3	6,66 kW / 1,53 kW / 4,35	11,66 kW / 2,32 kW / 5,03	11,66 kW / 2,32 kW / 5,03	13,91 kW / 3,23 kW / 4,30	13,91 kW / 3,23 kW / 4,30
SCOP (baixa temperatura)	SCOP (baixa temperatura)	4,97	4,83	4,98	5,12	5,13	5,12	5,2
SCOP (temperatura média)	SCOP (temperatura média)	3,65	3,64	3,62	3,85	3,86	3,85	3,94

Dados elétricos

Resistência elétrica (máximo)	Resistência elétrica (máximo)	3,4 kW	3,4 kW	3,5 kW	5,8 kW	8,0 kW	8,0 kW	5,8 kW
Resistência elétrica para bomba de aquecimento (mínimo - máximo)	Resistência elétrica para bomba de aquecimento (mínimo - máximo)	2 - 50 W	2 - 50 W	2 - 50 W	3 - 87 W	3 - 87 W	3 - 87 W	3 - 87 W
Alimentação elétrica	Alimentação elétrica	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	230 V (50 Hz)
Corrente máxima admissível (fusível)	Corrente máxima admissível (fusível)	characteristic_b16_single_pole_switching	characteristic_b16_single_pole_switching	characteristic_b16_single_pole_switching	characteristic_b25_single_pole_switching	characteristic_b16_triple_pole_switching	characteristic_b16_triple_pole_switching	characteristic_b25_single_pole_switching
Classificação IP¹	Classificação IP¹	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Classe de proteção²	Classe de proteção²	I	I	I	I	I	I	I

Fluído refrigerante

Fluído refrigerante	Fluído refrigerante	R290	R290	R290	R290	R290	R290	R290
Quantidade de fluído refrigerante	Quantidade de fluído refrigerante	0,6 kg	0,6 kg	0,9 kg	1,3 kg	1,3 kg	1,3 kg	1,3 kg
GWP	GWP	0,02	0,02	0,02	0,02	0,02	0,02	0,02
Equivalente CO₂	Equivalente CO₂	0,000012 t	0,000012 t	0,000018 t	0,000026 t	0,000026 t	0,000026 t	0,000026 t

Fluidos de funcionamento

Conteúdo Circuito de aquecimento	Conteúdo Circuito de aquecimento	1,5 l	1,5 l	2,0 l	4,5 l	4,5 l	4,5 l	4,5 l

Sistema hidráulico

Taxa de fluxo / Perda de carga remanescente em ΔT=5 K de Fluxo de aquecimento (for W35)	Taxa de fluxo / Perda de carga remanescente em ΔT=5 K de Fluxo de aquecimento (for W35)	349,7 l/h / 261,2 mbar	349,7 l/h / 261,2 mbar	466,8 l/h / 228,6 mbar	1.000 l/h / 337,1 mbar	1.000 l/h / 337,1 mbar	1.000 l/h / 330,5 mbar	1.000 l/h / 330,5 mbar
Taxa de fluxo / Perda de carga remanescente em ΔT=8 K de Fluxo de aquecimento (for W55)	Taxa de fluxo / Perda de carga remanescente em ΔT=8 K de Fluxo de aquecimento (for W55)	301,9 l/h / 265,7 mbar	301,9 l/h / 265,7 mbar	411,0 l/h / 239,5 mbar	600 l/h / 284,1 mbar	600 l/h / 284,1 mbar	600 l/h / 382,2 mbar	600 l/h / 382,2 mbar
Pump Volume Flow (mínimo)	Pump Volume Flow (mínimo)	430 l/h	430 l/h	605 l/h	-	1.075 l/h	1.075 l/h	-
Pump Volume Flow / Perda de carga remanescente (máximo)	Pump Volume Flow / Perda de carga remanescente (máximo)	860 l/h / 600 mbar	860 l/h / 600 mbar	1.205 l/h / 450 mbar	-	2.065 l/h / 550 mbar	2.065 l/h / 550 mbar	-

Emissão de ruído

Valor do nível sonoro em A-7/W35 (Modo de redução de ruído (60%) / outdoor)	Valor do nível sonoro em A-7/W35 (Modo de redução de ruído (60%) / outdoor)	45,0 dB(A)	46,0 dB(A)	46,2 dB(A)	49,6 dB(A)	49,6 dB(A)	49,6 dB(A)	49,6 dB(A)
Valor do nível sonoro em A7/W55 (ErP / outdoor)	Valor do nível sonoro em A7/W55 (ErP / outdoor)	44,1 dB(A)	44,3 dB(A)	46,8 dB(A)	50,0 dB(A)	49,9 dB(A)	49,9 dB(A)	50,0 dB(A)

Ligações

Dimensão da ligação aquecimento (caudal, retorno)	Dimensão da ligação aquecimento (caudal, retorno)	G 1 ¼″	G 1 ¼″	G 1 ¼″	G 1 ¼″	G 1 ¼″	G 1 ¼″	G 1 ¼″

Dimensão

altura / largura / profundidade (without packaging)	altura / largura / profundidade (without packaging)	765 mm / 1.100 mm / 450 mm	765 mm / 1.100 mm / 450 mm	965 mm / 1.100 mm / 450 mm	1.480 mm / 1.100 mm / 450 mm	1.480 mm / 1.100 mm / 450 mm	1.480 mm / 1.100 mm / 450 mm	1.480 mm / 1.100 mm / 450 mm
Peso (without packaging)	Peso (without packaging)	113 kg	113 kg	130 kg	192 kg	206 kg	206 kg	192 kg
Peso pronto para operação	Peso pronto para operação	114 kg	114 kg	132 kg	211 kg	211 kg	211 kg	211 kg

Limites de utilização

Temperatura do caudal (Modo de aquecimento) (mínimo - máximo)	Temperatura do caudal (Modo de aquecimento) (mínimo - máximo)	20 - 75 °C	20 - 75 °C	20 - 75 °C	20 - 75 °C	20 - 75 °C	20 - 75 °C	20 - 75 °C
distância (Unidade exterior para a última unidade interior) (máximo)	distância (Unidade exterior para a última unidade interior) (máximo)	20 m	20 m	20 m	20 m	20 m	20 m	20 m
Current Consumption (máximo)	Current Consumption (máximo)	15,2 A	15,2 A	15,5 A	25 A	14 A	14 A	25 A
Pressão de funcionamento Circuito de aquecimento (máximo)	Pressão de funcionamento Circuito de aquecimento (máximo)	2,5 bar	2,5 bar	2,5 bar	2,5 bar	2,5 bar	2,5 bar	2,5 bar
