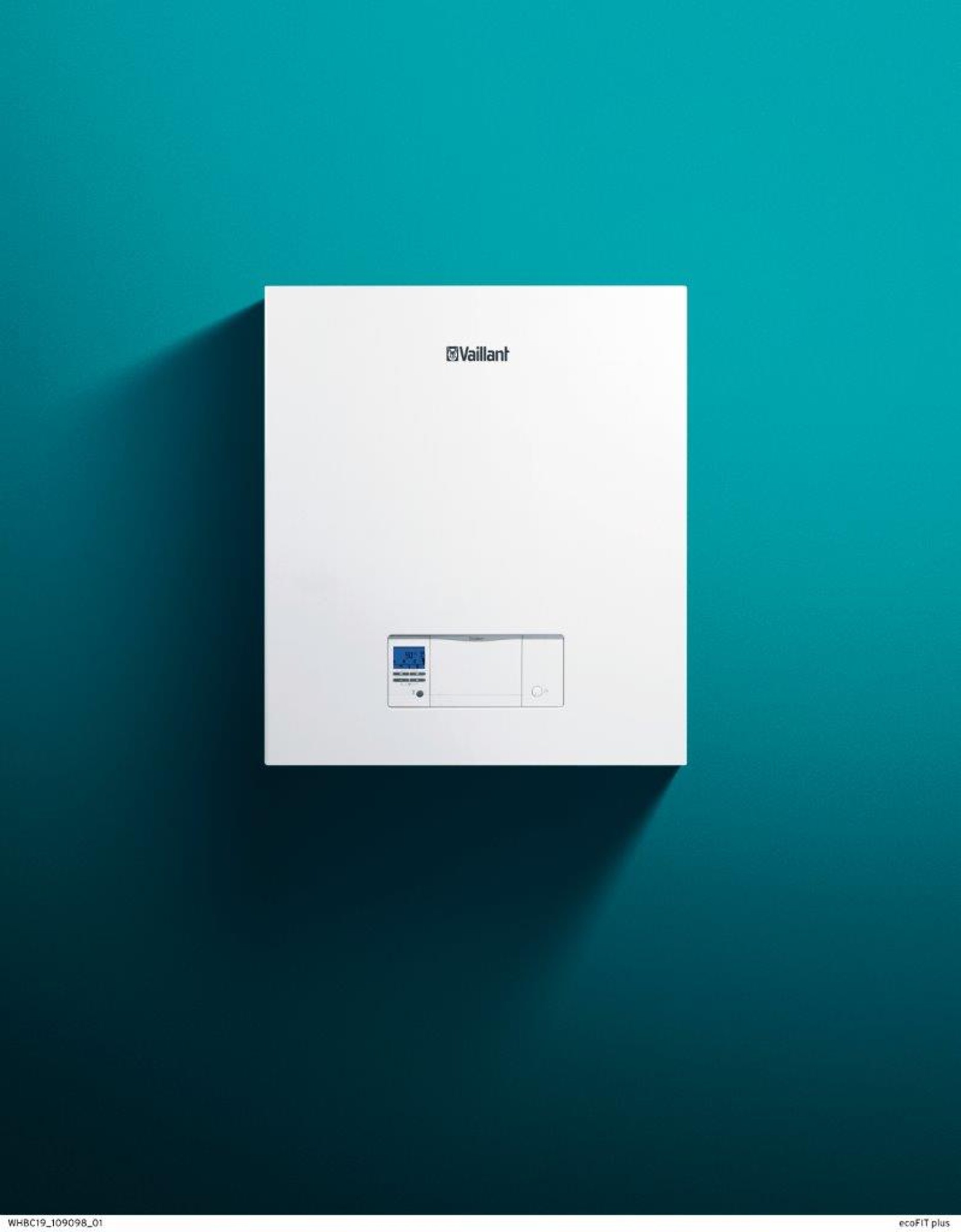

ecoFIT plus

Caldeira mural de condensação, alta potência

  • Caldeiras de alta potência de 100 e 150 kW instalações individuais ou em cascata até 1.050 kW.
  • Tecnologia de condensação. Permutador aluminio-silício.
  • Permutador de calor de duas etapas para um melhor aproveitamento da tecnologia de condensação.
  • Válvula anti-retorno de fumos integrada de série.
  • Bomba de alta eficiência externa para um melhor desempenho e máxima economia.

Panorâmica

ecoFIT plus - caldeiras murais de condensação, de alta potência - 100 e 150 kW

Tecnologia de condensação

A caldeira de condensação mural ecoFIT plus proporciona alta eficiência, ajustando a mistura de gás adequada à modulação do ventilador, devido ao queimador com pré-mistura.

Alta produção de água quente

Com uma alta potência nominal, também para água quente e com a possibilidade de ligar um acumulador uniSTOR ou auroSTOR, garante uma grande disponibilidade de água quente.

Gestão avançada de caldeiras em cascata Inclui o mesmo protocolo de comunicação que a restante gama de caldeiras Vaillant, eBUS, que permite a utilização do sensoCOMFORT VRC 720 para o controlo de instalações em cascata, efectuando uma gestão inteligente da alternância e simultaneadade, até 8 caldeiras.

Sistema de ignição avançado

Sistema de ignição inovador, com até 5 tentativas de ignição espaçadas no tempo, de forma a evitar mensagens de avaria à minima flutuação das pressões de gás.

Pressão de funcionamento até 6 bar

Para instalações simples ou em cascata, a pressão máxima da instalação pode atingir até 6 bar.

Permutador de calor

O permutador de calor em aluminio-silicio, com design altamente eficiente de forma a obter-se o máximo rendimento da condensação.

Válvula integrada

Válvula anti-retorno de fumos integrada de forma a garantir a máxima segurança para instalações de exaustão em cascata.

Especificações

Especificações

Dados técnicos – Potência VU 100AL/1 5 (H-INT6) VU 150AL/1 5 (H-INT6)
Gama de potência térmica nominal a 50/30°C20,4 … 102,2 kW 30,9 … 154,4 kW
Gama de potência térmica nominal a 80/60°C 19,5 … 97,4 kW 29,0 … 145,3 kW
Grau de eficácia nominal a 50/30 °C 102,20% 102,10%
Grau de eficácia nominal a 80/60 °C 97,40% 96,90%
Dados técnicos – Aquecimento
Temperatura máx. de entrada (regulações de fábrica: 75 °C) 85 ℃ 85 ℃
Faixa de regulação da temperatura máx. de entrada (regulações de fábrica: 80 °C) 20 … 85 ℃ 20 … 85 ℃
Pressão máxima de serviço 0,6 Mpa (6,0 bar)0,6 Mpa (6,0 bar)
Quantidade de água circulante (rel. a ΔT= 23 K) 3,7 m³/h 5,6 m³/h
Altura manométrica da bomba 21,0 kPa (210,0 mbar) 19,6 kPa (196,0 mbar)
Dados técnicos – Gerais
Categoria de homologação II2H3P II2H3P
Avanço/retorno das ligações de aquecimento 1 1/4" 1 1/4"
Ligação do gás do lado do aparelho 1" 1"
Pressão de fluxo de gás natural 2,0 kPa (20,0 mbar) 2,0 kPa (20,0 mbar)
Pressão de fluxo de gás propano 3,7 kPa (37 mbar) 3,7 kPa (37 mbar)
Temperatura máx. da exaustão 85 ℃ 85 ℃
Tipos de aparelho admissíveis C13, C33, C43, C53,C93, B23, B23P, B53PC13, C33, C43, C53,C93, B23, B23P, B53P
Ligação de gases de combustão sem adaptador 100 mm 100 mm
Ligação de ar/gases queimados com adaptador 110/160 mm 110/160 mm
Classe Nox 6 6
Dimensões do aparelho, largurax alturaxprofundidade 680 x 795 x 560 mm680 x 795 x 560 mm
Peso líquido 75 kgs 85 kgs
Dados técnicos – Sistema elétrico
Ligação elétrica 230 V / 50 Hz 230 V / 50 Hz
Consumo mín. de potência elétrica 18 W 18 W
Consumo máx. de potência elétrica 240 W 280 W
Consumo de potência elétrica em standby < 2 W < 2 W
Tipo de proteção IP X4 D IP X4 D
